● 小型小容量プラグイン式オゾナイザー (当社オリジナル) PAT No,4669379





























































DATA

オゾン発生体寸法

長さ 80〜110mm

オゾンガス濃度

下記測定表参照

電源電圧

AC100V  50/60Hz

消費電力

2〜4W

オゾン発生体取付

塩ビ13Aソケット差込

発生体重量

20g

高圧トランス

幅60×奥72×高40

高圧トランス重量

136g

電源トランス

横63×コイル幅38×高36
  取付ピッチ52mm

電源トランス

203g

従来のオゾン発生装置は電極が高温となり、空気中の水分と窒素酸化物に依り硝酸を生成します。
硝酸が放電部分に蓄積するとオゾンの発生が不能となり、電極を腐食するので、定期的に掃除をするか、電極を取り替える必要がありました。
それを防ぐため、シリカゲル等を用いてオゾン発生部に乾燥空気を送っていますが、これもシリカゲルの交換又はヒーターに依るシリカゲルの再生が必要です。
当社のオゾナイザーは放電空間を広くとり、低温発生を可能とする事によって硝酸の蓄積を抑え、除湿装置の必要もなく安定したオゾンを発生させます。
従来の少量発生用オゾナイザーも、オゾン発生時に高熱になるため発生体に硝酸の付着が起こって短時間でオゾンの発生が停止したり、いろいろな症状により安定して長時間使用することが困難でありました。
今回、当社が従来より製造販売を行なっている低温オゾナイザー【オゾン発生量300mg
/h】で培った技術と経験を基に、小容量プラグインオゾナイザーを開発いたしました。
プラグイン
オゾナイザーも放電空間を広く設計し、発熱を抑え、放電部への硝酸の付着も抑える構造になっており、空気原料でも安定したオゾン発生を連続して行うことが可能となっております。
オゾナイザーを簡単に脱着できる構造になっていますので、メンテナンスも外して拭くだけで
OKです。
オゾン量も発生体の放電部の長さを変える事により1〜100mg/h程度まで自由設計可能です。さらに、2段階切替でオゾン量も調整も可能です。

このプラグインオゾナイザーを使用したオゾン装置
Clean Ozonate
小型オゾン発生装置
ブロアポンプ用小型オゾン発生装置

オゾン発生量(参考資料) 風量200L/min

オゾンタイプ

TYPE-40

70mg/h

25mg/h

TYPE-30

53mg/h

20mg/h

TYPE-10

12mg/h

9.5mg/h

TYPE-5

7.5mg/h

4.5mg/h

TYPE-3

4.5mg/h

3mg/h

TYPE-1

1mg/h

0.2mg/h



他製品との違い(オゾン発生部)

当社プラグインオゾナイザー

他製品

耐久性
・低温放電により連続してオゾンの発生が可能。
・数年に1回濡らした布等で掃除するだけで再生
 します。
・寿命は連続使用で5〜6年と長寿命。

 NoX等の発生
・放電間隔を広く取り放電している為、非常に低
 温で保ちNoX発生を抑える構造になっています。

オゾン発生
・ガラス管を有した放電管同士の放電で、温度上
 昇も少なく安定したオゾン発生が可能。



耐久性
・ランプ式は3000〜5000時間程度で交換が
 必要
・放電式は3〜6ヶ月で清掃が必要な場合が多い。

NoX等の発生
・沿面放電等では放電間が狭く高温になる。
 高温になるとNOXの発生が増加する。

オゾン発生
・ランプ式等は一定期間で発生が止まり交換が
 必要。
・沿面放電等は高温になり硝酸等の付着により
 発生が停止する。





● オゾナイザー300mg/hタイプ (当社オリジナル)



















従来のオゾン発生装置は、内部電極が高温となり、空気中の水分と窒素に依り硝酸を生成し、オゾン発生不能になり又、電極を腐食するので、定期的に掃除するか、電極取り替えの必要がありました。それを防ぐため、シリカゲル等を用いて、オゾン発生部に乾燥空気を送っていますが、これもシリカゲルの交換又はヒーターに依る除湿が必要です。当社のオゾナイザーは放電空間を広く設計することにより温度上昇を抑え低温発生を可能としました。

オゾナイザー

直線型オゾナイザー





DATA

オゾンガス発生量

別濃度測定表参照

オゾンガス濃度

別濃度測定表参照

電源電圧

AC100V  50/60Hz

消費電力

14W

オゾンガス入口

PT1/8 メスネジ

オゾンガス出口

PT1/8 メスネジ

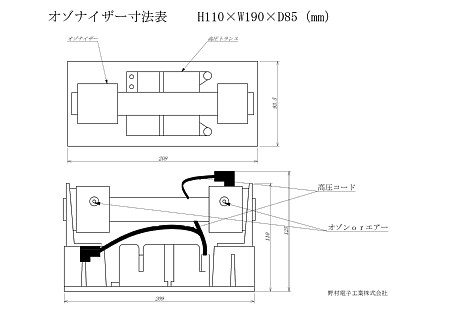

装置寸法

別紙寸法表必要

装置重量

800g



別途必要部品

エアーポンプ

吐出量2〜10L/min (以内の物)

冷却ファン

寸法80×80角、120×120角
(同等の能力の物)



空気原料(参考資料)

エアー流量

オゾン濃度

オゾン量

オゾン濃度

1L/min

1704PPM

219mg/h

3.65g/m3

2L/min

1181PPM

304mg/h

2.53g/m3

3L/min

855PPM

330mg/h

1.83g/m3

4L/min

696PPM

358mg/h

1.49g/m3

5L/min

588PPM

378mg/h

1.26g/m3

6L/min

514PPM

397mg/h

1.10g/m3

7L/min

444PPM

400mg/h

0.95g/m3



酸素原料(参考資料) 酸素PSA等を使用する場合

エアー流量

オゾン濃度

オゾン量

オゾン濃度

1L/min

7654PPM

984mg/h

16.39g/m3

2L/min

4390PPM

1128mg/h

9.40g/m3

3L/min

3073PPM

1185mg/h

6.58g/m3

4L/min

2274PPM

1170mg/h

4.87g/m3

5L/min

1789PPM

1150mg/h

3.83g/m3
